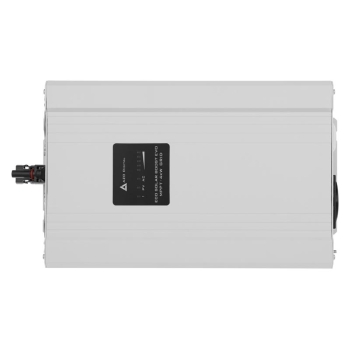

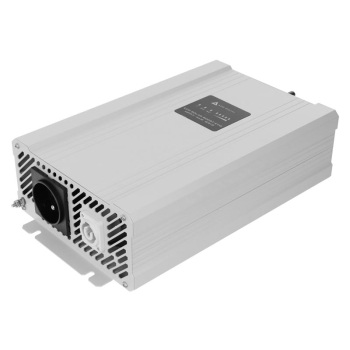

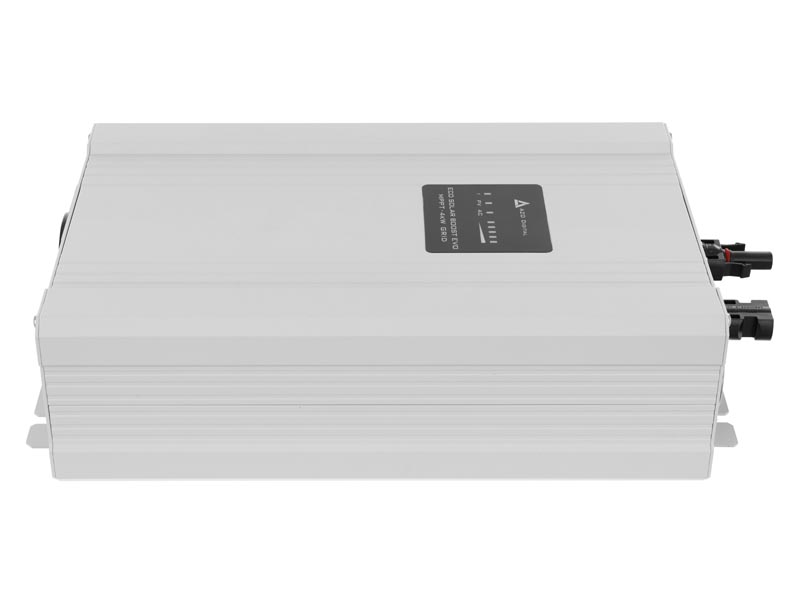

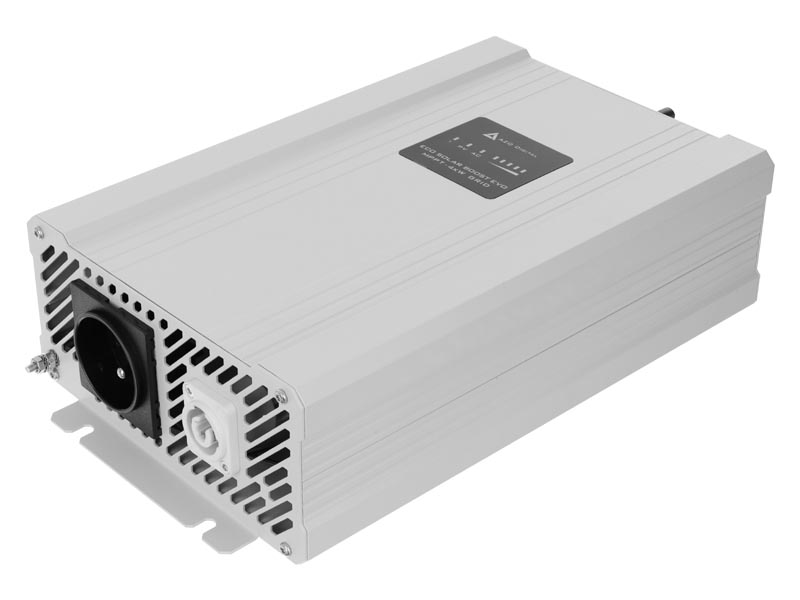

Przetwornica Solarna ECO SOLAR BOOST EVO MPPT-4000 GRID 4KW

Przetwornice z serii ECO Solar Boost EVO to nowa generacja znanych i cenionych urządzeń umożliwiających bezpośrednie wykorzystanie paneli fotowoltaicznych do zasilania urządzeń grzewczych. Zostały zaprojektowane w oparciu o wieloletnie doświadczenie naszych inżynierów oraz cenne uwagi klientów. Dodatkowo, dzięki wykorzystaniu sztucznej inteligencji w procesie projektowania, urządzenia stały się jeszcze bardziej niezawodne.

Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm pracy, dzięki któremu przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, np. podczas wschodu i zachodu słońca.

Przetwornica ECO Solar Boost EVO Grid umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.

Urządzenie umożliwia również podłączenie dodatkowego zasilania z sieci AC. W przypadku braku energii z paneli fotowoltaicznych zasilanie grzałki zostanie automatycznie przełączone z obwodu solarnego na obwód sieciowy, co pozwala na zasilanie urządzeń grzewczych niezależnie od pory dnia.

Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400–700 W połączonych szeregowo lub szeregowo-równolegle o łącznym napięciu w zakresie 120–300 V (Voc @ 25°C) oraz odbiornika energii wyposażonego w grzałkę o mocy od 200 W do 4000 W.

Prąd stały wytwarzany w panelach fotowoltaicznych, który nie może bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający ich bezpieczne zasilanie.

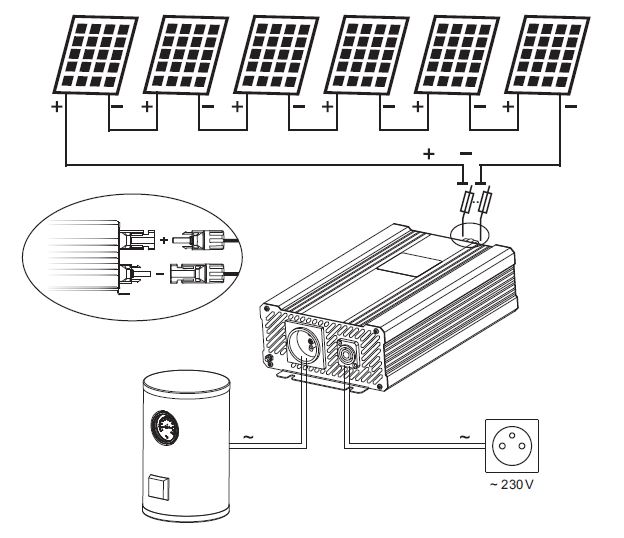

Schemat instalacji

Przetwornica ECO Solar Boost EVO MPPT-4000 Grid w czytelny sposób informuje użytkownika o aktualnym trybie pracy (panele / sieć), sygnalizuje ewentualne nieprawidłowości oraz posiada diodowy wskaźnik mocy, który z dokładnością do 10% wskazuje chwilową moc dostarczaną do odbiornika.


Zastosowanie algorytmu MPPT sprawia, że przetwornica w inteligentny sposób reguluje ilość energii przekazywanej do grzałki, tak aby maksymalizować ilość energii pobieranej z paneli fotowoltaicznych.

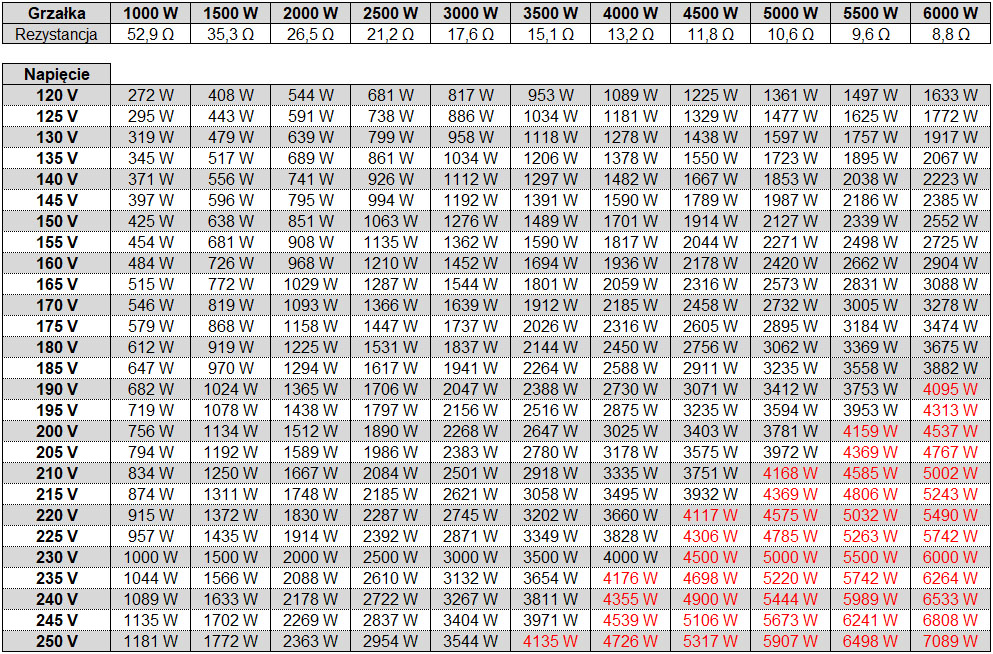

W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy oraz napięcia systemu PV. Prawidłowy dobór grzałki gwarantuje najwyższą efektywność systemu podgrzewania wody.



* Czerwonym kolorem zaznaczono moce będące poza zakresem pracy urządzenia.

Z powyższej tabeli można skorzystać na dwa sposoby:
- obliczyć faktyczną mocy grzałki w układzie;
- dobrać odpowiednią grzałkę do już istniejącej instalacji PV.

1. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz moc zainstalowanej w bojlerze grzałki (górny rząd) dowiemy się jaka faktyczna moc wydzieli się na grzałce. Przykład: napięcie paneli (Vmp) 170V i grzałka 3000W = faktyczna moc 1639W

2. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz wiedząc jaką moc chcemy uzyskać (tabela) dowiemy się jaką grzałkę należy zainstalować (górny rząd). Przykład: napięcie paneli (Vmp) 200V oraz oczekiwana moc 3000W – należy zainstalować grzałkę 4000W.

Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.

Dane techniczne:

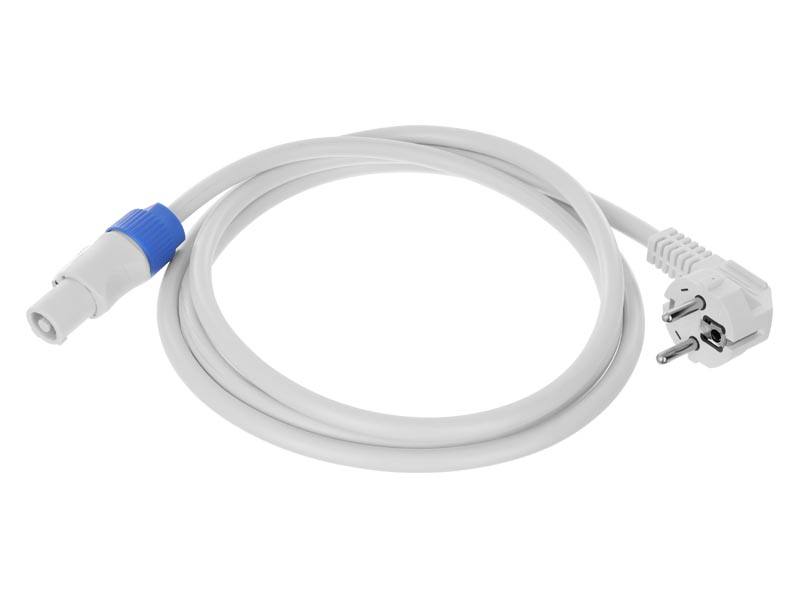

Napięcie wejściowe (DC): 120 V ÷ 350 V Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V Częstotliwość napięcia wyjściowego: 50 Hz Przebieg napięcia wyjściowego: modyfikowana sinusoida Maksymalna moc: 4000 W Maksymalny prąd: 16A Punkt przełączenia na sieć / panele: 40 V / 80 V (±5 %) Połączenie paneli PV: szeregowe lub szeregowo-równoległe Wejściowe złącze zasilania DC: MC4 - 1 kpl Wejściowe złącze zasilania AC: Neutrik - 1 szt Gniazdo wyjściowe AC: typ E (z bolcem) - 1 szt Temperatura pracy: -25 °C ÷ 55°C Sprawność: > 97 % Chłodzenie: aktywne (automatyczna regulacja) Stopień ochrony (IP): IP21 Funkcja MPPT: tak Zabezpieczenie termiczne: 80 °C Zabezpieczenie przeciążeniowe: tak Zabezpieczenie zwarciowe: tak Zabezpieczenie nadnapięciowe: tak Obsługa obciążeń rezystancyjnych: tak Obsługa obciążeń pojemnościowych: nie Obsługa obciążeń indukcyjnych: nie Obudowa: aluminium Wymiary (dł. sz. wys.): 315 x 170 x 80 [mm] Waga: 2 kg
