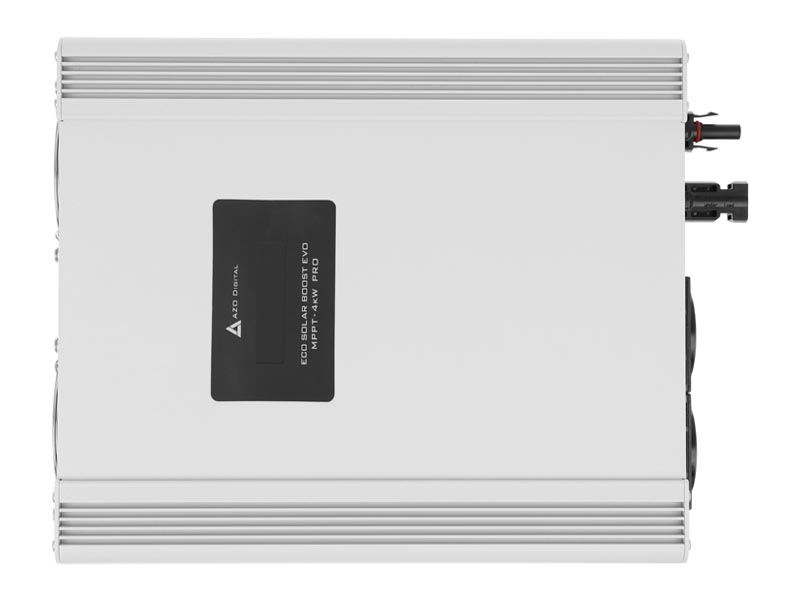

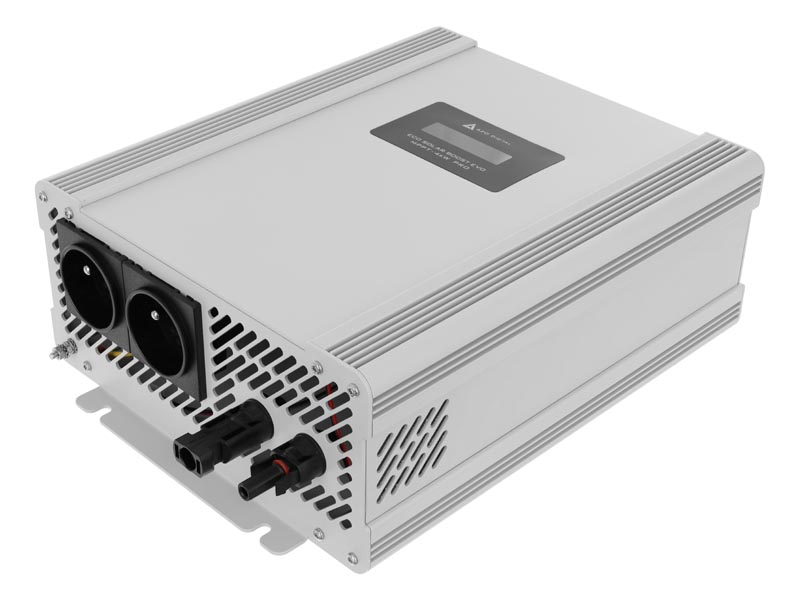

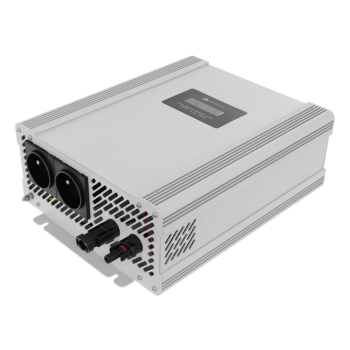

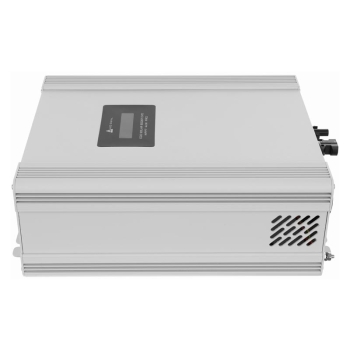

Przetwornica Solarna ECO SOLAR BOOST EVO MPPT-4000 PRO 4KW
Koszt wysyłki: od 20,00 zł
Numer katalogowy: AZO00D1396
Kod producenta: AZO00D1396
Stan magazynowy:
Kod EAN: 5907090925310
Stan produktu: Nowy
Waga: 2,80 kg
- Opis produktu
- Recenzje produktu (0)
Przetwornice z serii ECO Solar Boost EVO to nowa generacja znanych i cenionych urządzeń umożliwiających bezpośrednie wykorzystanie paneli fotowoltaicznych do zasilania urządzeń grzewczych. Zostały zaprojektowane w oparciu o wieloletnie doświadczenie naszych inżynierów oraz cenne uwagi klientów. Dodatkowo, dzięki wykorzystaniu sztucznej inteligencji w procesie projektowania, urządzenia stały się jeszcze bardziej niezawodne.
Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm działania, dzięki któremu przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, np. podczas wschodu i zachodu słońca.
Przetwornica ECO Solar Boost EVO PRO umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.

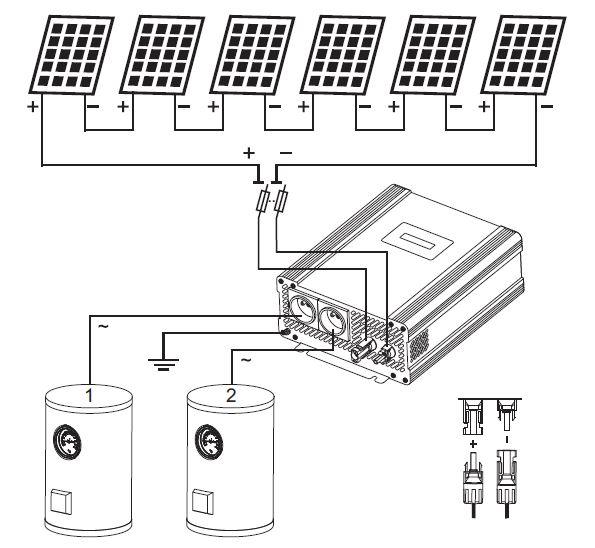

Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400–700 W połączonych szeregowo lub szeregowo-równolegle o łącznym napięciu w zakresie 120–300 V (Voc @ 25°C) oraz odbiornika energii wyposażonego w grzałkę o mocy od 200 W do 4000 W.
Prąd stały wytwarzany w panelach fotowoltaicznych, który nie może bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający ich bezpieczne zasilanie.
Przetwornica posiada dwa wyjścia: priorytetowe (nr 1) oraz zależne (nr 2) .
Rozwiązanie to pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. W pierwszej kolejności nagrzewane jest urządzenie podłączone do wyjścia nr 1, natomiast drugie uruchamia się w momencie, gdy termostat pierwszego urządzenia przerwie pobór energii z przetwornicy.
UWAGA ! - Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1. Wyjście numer 2 obsługuje jedynie grzałki wyposażone w termostat bimetaliczny.
Przetwornica ECO Solar Boost EVO MPPT-4000 PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o bieżących zdarzeniach oraz parametrach instalacji PV, takich jak:
W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu do grzania wody.
* Czerwonym kolorem zaznaczono moce będące poza zakresem pracy urządzenia.
Z powyższej tabeli można skorzystać na dwa sposoby:
- obliczyć faktyczną mocy grzałki w układzie;
- dobrać odpowiednią grzałkę do już istniejącej instalacji PV.
1. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz moc zainstalowanej w bojlerze grzałki (górny rząd) dowiemy się jaka faktyczna moc wydzieli się na grzałce. Przykład: napięcie paneli (Vmp) 170V i grzałka 3000W = faktyczna moc 1639W
2. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz wiedząc jaką moc chcemy uzyskać (tabela) dowiemy się jaką grzałkę należy zainstalować (górny rząd). Przykład: napięcie paneli (Vmp) 200V oraz oczekiwana moc 3000W – należy zainstalować grzałkę 4000W.
Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.
Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm działania, dzięki któremu przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, np. podczas wschodu i zachodu słońca.
Przetwornica ECO Solar Boost EVO PRO umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.
Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400–700 W połączonych szeregowo lub szeregowo-równolegle o łącznym napięciu w zakresie 120–300 V (Voc @ 25°C) oraz odbiornika energii wyposażonego w grzałkę o mocy od 200 W do 4000 W.
Prąd stały wytwarzany w panelach fotowoltaicznych, który nie może bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający ich bezpieczne zasilanie.
Przetwornica posiada dwa wyjścia: priorytetowe (nr 1) oraz zależne (nr 2) .
Rozwiązanie to pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. W pierwszej kolejności nagrzewane jest urządzenie podłączone do wyjścia nr 1, natomiast drugie uruchamia się w momencie, gdy termostat pierwszego urządzenia przerwie pobór energii z przetwornicy.
UWAGA ! - Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1. Wyjście numer 2 obsługuje jedynie grzałki wyposażone w termostat bimetaliczny.
Przetwornica ECO Solar Boost EVO MPPT-4000 PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o bieżących zdarzeniach oraz parametrach instalacji PV, takich jak:
- napięcie systemu paneli PV
- prąd generowany przez panele PV
- moc oddawana na wyjściu
- energia wyprodukowana w dniu bieżącym
- energia wyprodukowana w dniu poprzednim
- całkowita wyprodukowana energia (mierzona od pierwszego uruchomienia)
W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu do grzania wody.
* Czerwonym kolorem zaznaczono moce będące poza zakresem pracy urządzenia.
Z powyższej tabeli można skorzystać na dwa sposoby:
- obliczyć faktyczną mocy grzałki w układzie;
- dobrać odpowiednią grzałkę do już istniejącej instalacji PV.
1. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz moc zainstalowanej w bojlerze grzałki (górny rząd) dowiemy się jaka faktyczna moc wydzieli się na grzałce. Przykład: napięcie paneli (Vmp) 170V i grzałka 3000W = faktyczna moc 1639W
2. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz wiedząc jaką moc chcemy uzyskać (tabela) dowiemy się jaką grzałkę należy zainstalować (górny rząd). Przykład: napięcie paneli (Vmp) 200V oraz oczekiwana moc 3000W – należy zainstalować grzałkę 4000W.
Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.
