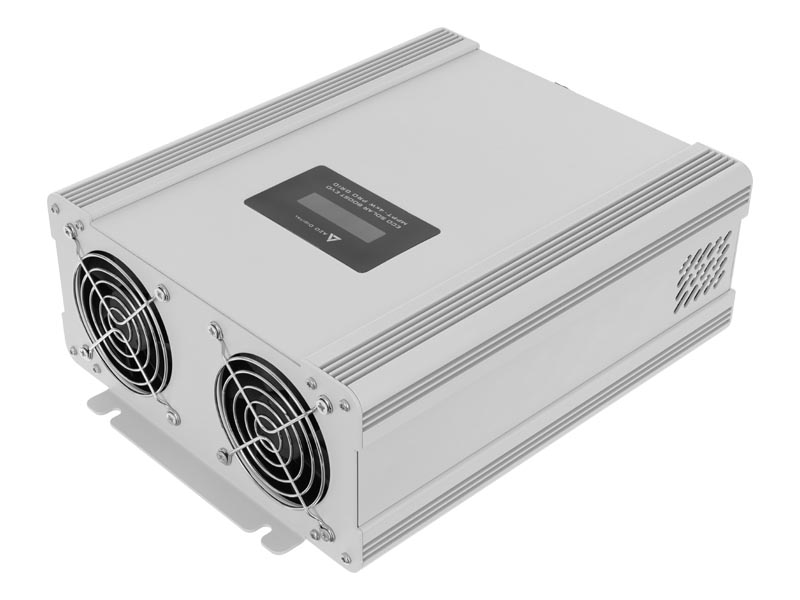

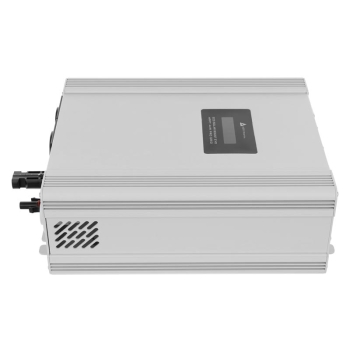

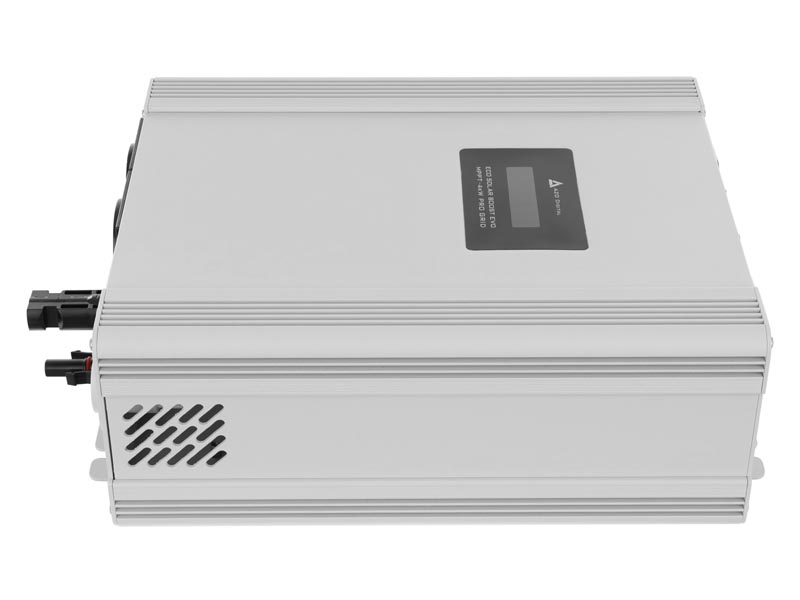

Przetwornica Solarna ECO SOLAR BOOST EVO MPPT-4000 PRO GRID 4KW
Koszt wysyłki: od 20,00 zł
Numer katalogowy: AZO00D1397
Kod producenta: AZO00D1397
Stan magazynowy:
Kod EAN: 5907090925327
Stan produktu: Nowy
Waga: 2,90 kg
- Opis produktu
- Recenzje produktu (0)
Przetwornice z serii ECO Solar Boost EVO to nowa generacja znanych i cenionych urządzeń umożliwiających bezpośrednie wykorzystanie paneli fotowoltaicznych do zasilania urządzeń grzewczych. Zostały zaprojektowane w oparciu o wieloletnie doświadczenie oraz cenne uwagi naszych klientów. Dodatkowo, dzięki wykorzystaniu sztucznej inteligencji w procesie projektowania, urządzenia stały się jeszcze bardziej niezawodne.
Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm działania, dzięki któremu przetwornica przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, np. podczas wschodu i zachodu słońca.
Przetwornica ECO Solar Boost EVO PRO Grid umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.
Urządzenie posiada również możliwość podłączenia dodatkowego zasilania z sieci AC. W przypadku braku energii z paneli fotowoltaicznych zasilanie grzałki zostaje automatycznie przełączone z obwodu solarnego na obwód sieciowy, co umożliwia zasilanie urządzeń grzewczych niezależnie od pory dnia.
Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400–700 W połączonych szeregowo lub szeregowo-równolegle o łącznym napięciu w zakresie 120–300 V (Voc @ 25°C) oraz odbiornika energii wyposażonego w grzałkę o mocy od 200 W do 4000 W.
Prąd stały wytwarzany w panelach fotowoltaicznych, który nie może bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający ich bezpieczne zasilanie.
Przetwornica posiada dwa wyjścia: priorytetowe (nr 1) oraz zależne (nr 2).
Rozwiązanie to pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. W pierwszej kolejności nagrzewane jest urządzenie podłączone do wyjścia nr 1, natomiast drugie uruchamia się w momencie, gdy termostat pierwszego urządzenia przerwie pobór energii z przetwornicy.
UWAGA ! - urządzenia grzewcze wyposażone w elektroniczne regulatory mogą być zasilane wyłącznie z wyjścia nr 1. Wyjście nr 2 obsługuje jedynie grzałki wyposażone w termostat bimetaliczny.

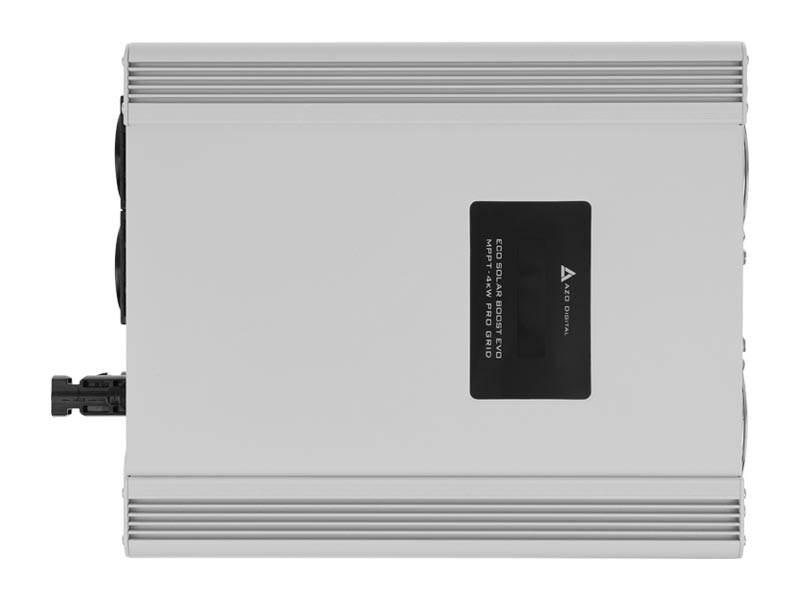

Przetwornica ECO Solar Boost EVO MPPT-4000 PRO Grid wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o aktualnych zdarzeniach oraz parametrach instalacji PV, takich jak:
W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu do grzania wody.
* Czerwonym kolorem zaznaczono moce będące poza zakresem pracy urządzenia.
Z powyższej tabeli można skorzystać na dwa sposoby:
- obliczyć faktyczną mocy grzałki w układzie;
- dobrać odpowiednią grzałkę do już istniejącej instalacji PV.
1. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz moc zainstalowanej w bojlerze grzałki (górny rząd) dowiemy się jaka faktyczna moc wydzieli się na grzałce. Przykład: napięcie paneli (Vmp) 170V i grzałka 3000W = faktyczna moc 1639W
2. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz wiedząc jaką moc chcemy uzyskać (tabela) dowiemy się jaką grzałkę należy zainstalować (górny rząd). Przykład: napięcie paneli (Vmp) 200V oraz oczekiwana moc 3000W – należy zainstalować grzałkę 4000W.
Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.
Dane techniczne:
Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm działania, dzięki któremu przetwornica przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, np. podczas wschodu i zachodu słońca.
Przetwornica ECO Solar Boost EVO PRO Grid umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.
Urządzenie posiada również możliwość podłączenia dodatkowego zasilania z sieci AC. W przypadku braku energii z paneli fotowoltaicznych zasilanie grzałki zostaje automatycznie przełączone z obwodu solarnego na obwód sieciowy, co umożliwia zasilanie urządzeń grzewczych niezależnie od pory dnia.
Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400–700 W połączonych szeregowo lub szeregowo-równolegle o łącznym napięciu w zakresie 120–300 V (Voc @ 25°C) oraz odbiornika energii wyposażonego w grzałkę o mocy od 200 W do 4000 W.
Prąd stały wytwarzany w panelach fotowoltaicznych, który nie może bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający ich bezpieczne zasilanie.
Przetwornica posiada dwa wyjścia: priorytetowe (nr 1) oraz zależne (nr 2).
Rozwiązanie to pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. W pierwszej kolejności nagrzewane jest urządzenie podłączone do wyjścia nr 1, natomiast drugie uruchamia się w momencie, gdy termostat pierwszego urządzenia przerwie pobór energii z przetwornicy.
UWAGA ! - urządzenia grzewcze wyposażone w elektroniczne regulatory mogą być zasilane wyłącznie z wyjścia nr 1. Wyjście nr 2 obsługuje jedynie grzałki wyposażone w termostat bimetaliczny.
Przetwornica ECO Solar Boost EVO MPPT-4000 PRO Grid wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o aktualnych zdarzeniach oraz parametrach instalacji PV, takich jak:
- napięcie systemu paneli PV
- prąd generowany przez panele PV
- moc oddawana na wyjściu
- energia wyprodukowana w dniu bieżącym
- energia wyprodukowana w dniu poprzednim
- całkowita wyprodukowana energia (mierzona od pierwszego uruchomienia)
W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu do grzania wody.
* Czerwonym kolorem zaznaczono moce będące poza zakresem pracy urządzenia.
Z powyższej tabeli można skorzystać na dwa sposoby:
- obliczyć faktyczną mocy grzałki w układzie;
- dobrać odpowiednią grzałkę do już istniejącej instalacji PV.
1. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz moc zainstalowanej w bojlerze grzałki (górny rząd) dowiemy się jaka faktyczna moc wydzieli się na grzałce. Przykład: napięcie paneli (Vmp) 170V i grzałka 3000W = faktyczna moc 1639W
2. Znając napięcie robocze (Vmp) układu szeregowego paneli (lewa kolumna) oraz wiedząc jaką moc chcemy uzyskać (tabela) dowiemy się jaką grzałkę należy zainstalować (górny rząd). Przykład: napięcie paneli (Vmp) 200V oraz oczekiwana moc 3000W – należy zainstalować grzałkę 4000W.
Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.
Dane techniczne:
|
|
