Hybrydowy zestaw solarny off-grid ESB-10kW-48 MPPT 10xPV

Domowa elektrownia off-grid.

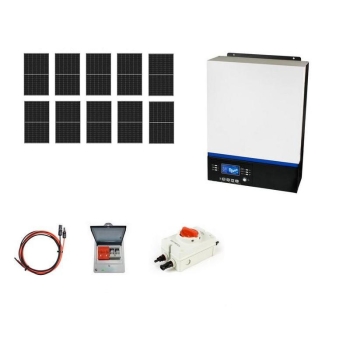

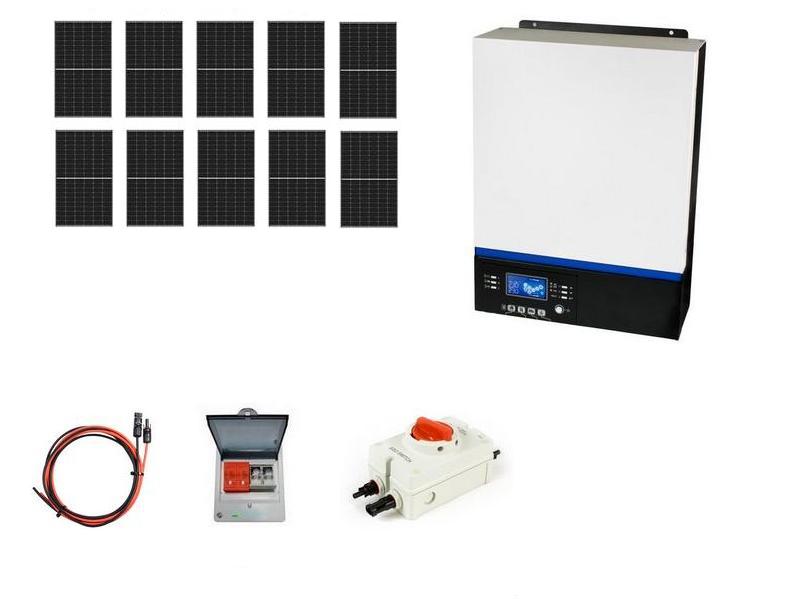

Zestaw składa się z 10 paneli monokrystalicznych o mocy 450W każdy, inwertera hybrydowego ESB-10kW-48, zabezpieczenia DC/DC, rozłącznika izolacyjnego oraz kompletnego okablowania o długości 25 metrów zakończonego złączami MC4.
Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.


• Zestaw zawiera:
• 10 monokrystalicznych paneli PV 450W
• Hybrydowy inwerter solarny ESB-10kW-48
• Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A
• Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC
• komplet przewodów 25 metrów ze złączami
• instrukcję instalacji

Dane techniczne inwertera:

PARAMETRY WEJŚCIOWE
Nominalne napięcie wejściowe: 230 VAC
Zakres napięcia wejściowego: 90-280 VAC
Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE
Napięcie wyjściowe: 230 VAC
Moc ciągła (zasilanie z sieci): 10000VA
Moc ciągła (zasilanie PV / AKU): 5000W
Sprawność: 93%
Czas przełączenia: 15 ms
Przebieg napięcia na wyjściu: Czysta Sinusoida

AKUMULATOR
Napięcie akumulatora: 48 VDC
Napięcie ładowania akumulatora: 54 VDC
Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC
Obsługiwane akumulatory: AGM, GEL, Trakcyjne, Samochodowe, LiFePo4 (16S, BMS 150A), Li-Ion (14S, BMS 150A)
Zakres napięcia pracy 48V: 42 VDC - 61 VDC
Minimalna pojemność: 100Ah

ŁADOWANIE
Rodzaj ładowania: MPPT
Maksymalna moc paneli PV: 5000W
Zakres napięcia pracy MPPT: 120-450 VDC
Maksymalne napięcie obwodu paneli PV: 500 VDC
Maksymalny prąd ładowania z paneli PV: 80 A
Maksymalny prąd ładowania z sieci: 60 A
Maksymalny prąd ładowania: 80 A

WYMIARY WAGA
Wymiary Gł. x Sz. x Wys. [mm]: 115 x 300 x 400
Waga [kg]: 10
EAN: 5903332566457

WARUNKI PRACY
Temperatura pracy: -10°C ~ +50°C
Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
Stopień ochrony (IP): IP21

Panel fotowoltaiczny Ulica Solar UL-450M-108BHVN 450W Watt N-type
Moc nominalna Pmax (W): 450
Tolerancja mocy Pmax Maximum: 0 ~ +5
Maksymalne napięcie Vmp [V]: 33.28
Prąd w mocy nominalnej lmp [A]: 13.55
Napięcie obwodu otwartego VOC [V]: 39.78
Zabezpieczenie zwarciowe [A]: 25
Prąd zwarciowy [A]: 14.38
Wydajność modułu [%]: 22.52
NOTC: 41°C - 45°C
Tolerancja mocy: 0 - +5W
Współczynnik temperatury Pmax: -0.29%/C
Współczynnik temperatury Voc: -0.25%/C
Współczynnik temperatury Isc: +0.046%/C
Maksymalne napięcie pracy: 1500VDC
Temperatura robocza: -40°C +85°C
Maksymalny prąd zwrotny [A]: 25
Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
Ogniwa: Mono N-type
Ilość ogniw: 108 (6×9x2)
Wymiary modułu [mm]: 1762×1134×30
Waga [kg]: 21.0
Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
Skrzynka przyłączeniowa: IP68
Przewody: 4mm2, (+)120cm, (-)120cm
Konektory: MC4-kompatybilne
